Måling av NAP-høyde - Alt du trenger å vite

Det er viktig å måle NAP-høyden. Men er det New Amsterdam Level eller Normal Amsterdam Level? Uansett måles høyder i forhold til NAP i Nederland.

NAP står for Normal Amsterdam Level. Dette er høyden som er omtrent lik havnivået i Nordsjøen. Høydene i Nederland er angitt i forhold til dette nivået. Ved å måle NAP-høyder kan man få prosjekter til å passe godt inn i omgivelsene, men også forebygge problemer som for eksempel oversvømmelser. For å måle NAP-høyder bruker man ofte vater, roterende laser eller GPS-måleutstyr. Den enkleste metoden for NAP-høydemåling er med GPS, fordi man da ikke trenger noen kjent NAP-høyde.

For å gjøre alt klart om dette emnet, vil vi svare på følgende spørsmål i denne artikkelen:

• Hva er betydningen av NAP?
• Hva er NAP?
• Hvordan bestemmes NAP?
• Hvorfor er NAP-høyden viktig?
• Hvilke metoder finnes for måling av NAP-høyde?
• Hvorfor er GPS-måling den enkleste måten å måle NAP-høyde på?

Måling av NAP-høyde: løsningen

Du har kanskje ikke mulighet til å lese hele denne artikkelen. Derfor er det en annen mulighet til å finne ut mer om NAP-høydemåling.

Du kan prøve et GPS-målesystem via dette nettstedet. For å gjøre det, gå direkte til denne siden.

Du kan også be om en demonstrasjon av et av våre GPS-målesystemer. Da kan du også stille konkrete spørsmål om NAP-høydemåling og selvfølgelig andre emner knyttet til GPS-oppmåling.

Hvis du ikke har tid til en demonstrasjon eller ønsker å prøve programvaren til GPS-målesystemene våre raskt innimellom, er dette mulig. Apglos Survey Wizard er den enkleste programvaren å utføre GPS-målinger med. Du kan laste den ned gratis fra Google Play Store.

Oppmålingsappen Apglos Survey Wizard har full funksjonalitet med Android-enhetens GPS. Så du kan teste denne appen fullt ut, og den er gratis.

GPS-mottakerne våre er selvfølgelig mer nøyaktige enn standard Android-enheter. Så hvis du vil teste et nøyaktig system, kan du sjekke ut denne siden.

Hva er betydningen av NAP?

Det hersker en del forvirring rundt betydningen av NAP. Noen sier at NAP står for Normal Amsterdam Level, mens andre sier New Amsterdam Level. Men hva er riktig? Ifølge Rijkswaterstaat-nettstedet står NAP for Normal Amsterdam Level. Og det virker som en pålitelig kilde. Så NAP står for Normal Amsterdam Level.

Hva er NAP?

NAP er altså et visst nivå. I forhold til dette nivået er høydene i Nederland angitt. For eksempel er det høyeste punktet i Nederland Vaalserberg 322,4 m over NAP. Men det finnes også deler av Nederland som ligger under NAP.

NAP er altså referanseplanet eller nullpunktet når det gjelder høyde. Men da gjenstår faktisk spørsmålet om hva referanseplanet representerer. Offisielt er referanseplanet NAP lik den gjennomsnittlige vannstanden i Nordsjøen.

Men selve tilblivelsen av NAP er en finere historie. I det 17.^e århundret var det mange oversvømmelser i Nederland, blant annet Allehelgensflommen i 1675, og det var mye flom. Byen Amsterdam ønsket å beskytte seg mot oversvømmelsene.

Nederland hadde lenge vært vant til å bygge diker. Likevel støtte Amsterdam på et problem. Man visste ikke hvor høyt man skulle bygge demningene.

Derfor begynte man å måle de høyeste vannstandene i IJ daglig. På den tiden var denne fortsatt i åpen forbindelse med Zuiderzee, det som i dag er IJsselmeer. I Amsterdam målte man et helt år fra september 1683 til september 1684.

Fra alle målingene ble gjennomsnittet bestemt. Dette var altså det gjennomsnittlige høyeste flomnivået i IJ. Dette gjennomsnittsnivået ble kalt stadspeyl, men også Amsterdams Peil.

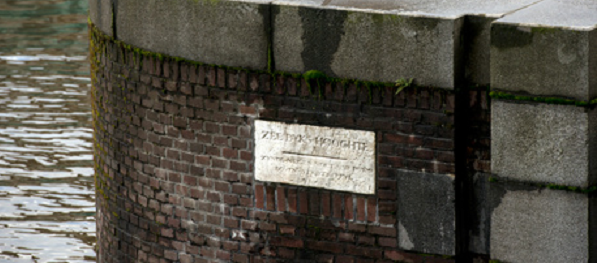

Amsterdams daværende borgermester, Johannes Hudde, fikk sementert inn åtte store marmorsteiner i sluser rundt IJ, som inneholdt et steinbrudd og høyden. Dette var forløperne til de nå velkjente nivåmålerne.

I løpet av de 18^e århundret ble dette Amsterdam-nivået spredt til andre deler av Nederland. Dette ble gjort gjennom vannreguleringer. Med den generelle spredningen ble Amsterdam-nivået ved kongelig resolusjon erklært gjeldende over hele landet.

I 1875 ble det gjennomført en nøyaktig nivellering av vannet. Dette førte til en generell forbedring av nivået eller referanseplanet. Dette medførte at det ble færre avvik i nivået.

Det trengte imidlertid et nytt navn, slik at alle ville bruke forbedringen av referansenivået som null. Så dette er nå Normal Amsterdam Level.

Hvordan bestemmes NAP?

NAP bestemmes altså av målinger av høy vannstand i IJ. Nå er NAP et fast datum.

For å gjøre NAP tilgjengelig overalt, ble det opprettet et rutenettobjekt med nivåmarkeringer. På slutten av 19^e århundre fantes det 4000 nivåmerker i Nederland. Nivellementene administreres av Rijkswaterstaat.

Vannutjevning gjorde det mulig å overføre høyden på måleren til det stedet der det var behov for denne høydeinformasjonen.

Med bare 4000 innmålingsmerker var avstandene fra innmålingsmerket til prosjektstedet til tider svært lange. Derfor tok det lang tid å få høydemålingen på prosjektstedet, og det var stor mulighet for feil. Ved hvert slag (to nivåmålinger) kunne man lese staven feil. Og når det skjer, oppstår det en feil.

Derfor ble det satt ut flere og flere nivellementer i Nederland. På det meste var det så mange som 35 000 nivelleringsmerker, som ble målt med noen års mellomrom av departementet for vannveier og offentlige arbeider ved nivellering.

På grunn av GPS er det nå behov for færre nivåmerker, ettersom man kan bruke GPS til å bestemme NAP-høyden direkte på et hvilket som helst punkt.

Hvorfor er NAP-høyden viktig?

Amsterdammers vant i 17.^e århundret hvor viktig det var å kunne bestemme høyden. Hvis de hadde bygget et dige som hadde vært lavere på den ene siden enn på den andre, kunne alt likevel ha blitt oversvømt.

Ved å bruke NAP kunne de bygge alle dammene i samme høyde. Dermed kunne de forhindre oversvømmelser.

Et annet viktig poeng med å bruke NAP-høyde er å forhindre oversvømmelse. Regnvann renner etter at det har falt til det siste punktet. Ved å uttrykke alt i NAP kan man for eksempel se på en tegning hvor vannet vil renne. Og hvis dette skulle føre til ulemper, kan man løse det umiddelbart.

NAP er dessuten det samme for alle. Det er referansenivået. Dermed oppstår det ingen kommunikasjonsproblemer. På den måten kan alle jobbe med det.

Og det falt i 19^e århundre også utenfor Nederlands grenser. Preussen tok i bruk NAP allerede i 1876. Og deretter fulgte flere land etter. I 1955 etablerte for eksempel en rekke land et europeisk høydenettverk basert på NAP. Og i 2008 etablerte Europakommisjonen den europeiske vertikale referanserammen, en referanseramme for høyder. Denne referanserammen er fortsatt basert på NAP.

Hvilke metoder finnes det for måling av NAP-høyde?

Det finnes en rekke metoder for måling av NAP-høyde. Jeg har allerede nevnt den første. Denne ble brukt til å spre NAP over hele Nederland. Dette er vannutjevning.

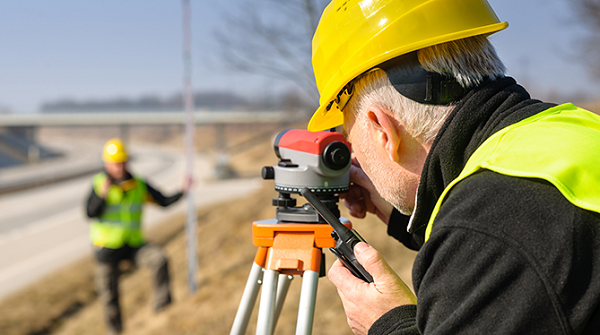

Høydemåling med nivellering

Vaterpass bruker et vaterpassinstrument og en vaterstav. Staven settes først på et punkt med kjent høyde. Deretter avleses nivelleringsinstrumentet. Deretter flyttes nivelleringsstaven i retning av prosjektet. Også her avleses nålen av nivelleringsinstrumentet. Hele prosessen kalles et slag.

Deretter lar man staven stå på plass, men flytter nivelleringsinstrumentet. Og så utfører man et nytt slag.

Dette gjør man helt til man kommer til det stedet man trenger høyden fra. Etter det bør hele banen også måles tilbake, slik at man kan bestemme en eventuell lukkefeil.

Det kreves to personer for å måle NAP-høyden med et vaterpass.

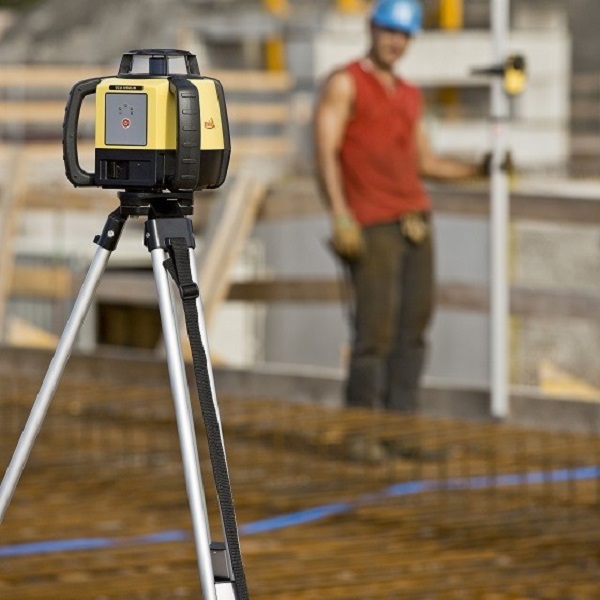

Måling av NAP-høyde med roterende laser

For små avstander kan man måle NAP-høyden med en roterende laser. Den roterende laseren bør da settes opp på et sted der man kan se punktet med en kjent NAP-høyde, men der man også kan se punktet der man ønsker høyden.

Når den roterende laseren er satt opp, kan man stille inn staven med mottakeren på det punktet der høyden er kjent. Og så kan man lese av mottakeren på staven på det punktet der NAP-høyden skal bestemmes.

Dette kan utføres av en enkelt person. Avstanden for denne metoden er helst ikke så stor. Dette fordi det ikke er praktisk å flytte en roterende laser.

Mål høyden med GPS

Den siste metoden jeg beskriver her, er NAP-høydemåling med GPS. Et GPS-målesystem bestemmer i utgangspunktet den nøyaktige posisjonen der GPS-systemet befinner seg.

GPS-målesystemet gjør dette i breddegrad, lengdegrad og høyde. Og det tilsvarer ikke helt RD-koordinater og med NAP-høyde.

Med den enkle oppmålingsprogramvaren Apglos Survey Wizard, som følger med alle våre GPS-målesystemer, konverteres disse bredde-, lengde- og høydegradene automatisk til RD-koordinater og en NAP-høyde. For dette formålet brukes transformasjonen som er fastsatt av Land Registry RDNAPTRANS2018 brukt.

Hvorfor er GPS-måling den enkleste måten å måle NAP-høyde på?

Tittelen på dette avsnittet sier alt: Måling med GPS er den enkleste metoden for måling av NAP-høyde.

Og dette har med én viktig ting å gjøre. Når du bruker GPS, trenger du nemlig ingen referansepunkter. Det betyr at når man bruker GPS, er det ikke nødvendig å trekke fra høyden fra et landmålingsmerke.

Du kan bruke alle våre GPS-målesystemer til å bestemme en NAP-høyde på et hvilket som helst sted, så lenge GPS-mottakeren på målesystemet mottar tilstrekkelig med satellittsignaler.

Resultatet er at NAP-høydemåling med GPS fungerer mye raskere. Det er mer effektivt. Det trengs bare én person for å bestemme NAP-høyden med GPS.

I tillegg bruker man ofte punktet som er målt med GPS som utgangspunkt hvis man bruker nivellering eller roterende laser. De to sistnevnte metodene krever også ytterligere beregninger. Det kreves addisjon og subtraksjon, noe som kan føre til feil.

Dette er ikke tilfelle når man bruker GPS til å måle høyden på en NAP.

Endelig konklusjon om måling av NAP-høyde

Dette var en hel artikkel om NAP-høydemåling. Det er mye å rapportere om dette temaet GPS-oppmåling. Vi håper du har fått med deg i det minste et par ting og kan dra nytte av dem.

Alt som er skrevet i denne artikkelen er imidlertid teori. Hvis du ønsker å omsette denne teorien i praksis, kan du gjøre det.

Du kan faktisk bruke dette nettstedet til å kjøpe et GPS-målesystem prøve eller kjøpe. Da kan du straks ta i bruk det du har lært ved å lese denne artikkelen om NAP-høydemåling i praksis. Og du kan se om det å jobbe med GPS-måleutstyret vårt er noe for deg.

Når du prøver eller kjøper et av våre GPS-målesystemer, får du selvfølgelig en kort og tydelig forklaring, slik at du kan begynne å bruke det med en gang.

Hvis du ønsker en demonstrasjon først, kan du bestille en her. Ved en demonstrasjon eller en kort forklaring kan du også stille spesifikke spørsmål om NAP-høydemåling.
