Måling av kabler og rør: gjør det GODT!

Med tanke på hvor mye infrastruktur som finnes under bakken i Nederland, er det svært viktig å kartlegge kabler og rør. Dette gjelder både for nylagte kabler og rør og for eksisterende kabler og rør.

For å unngå graveskader på kabler og rør er det viktig med innmåling av kabler og rør. Eksisterende kabler og rørledninger graves ofte først ut ved hjelp av en prøvegrøft før de måles inn. Det er enklere med nye kabler og rørledninger. Da skjer innmålingen før grøften lukkes. Utveksling av informasjon om kabler og rør er i dag i samsvar med WIBON. Men måling av kabler og rør i Prorails forvaltningsområde stiller ytterligere krav. I tillegg er det lurt å måle kabler og rør med en flat fot, slik at kablene og rørene ikke blir skadet.

For å gjøre alt klart om dette emnet, vil vi svare på følgende spørsmål i denne artikkelen:

• Hvorfor er det viktig å kartlegge kabler og rør?
• Hva er den beste måten å måle eksisterende kabler og rør på?
• Hvordan måler man raskt nylagte kabler og rør?
• Finnes det noen spesifikke krav til oppmåling av kabler og rør?
• Har du andre tips for måling av kabler og rør?

Måling av kabler og rør: løsningen

Du har kanskje ikke mulighet til å lese hele denne artikkelen. Derfor er det en annen mulighet til å finne ut mer om innmåling av kabler og rør.

Du kan prøve et GPS-målesystem via dette nettstedet. For å gjøre det, gå direkte til denne siden.

Du kan også be om en demonstrasjon av et av våre GPS-oppmålingssystemer. På denne demonstrasjonen kan du også stille konkrete spørsmål om oppmåling av kabler og rør, og selvfølgelig om andre emner knyttet til GPS-oppmåling.

Hvis du ikke har tid til en demonstrasjon eller ønsker å prøve programvaren til GPS-målesystemene våre raskt innimellom, er dette mulig. Apglos Survey Wizard er den enkleste programvaren å utføre GPS-målinger med. Du kan laste den ned gratis fra Google Play Store.

Oppmålingsappen Apglos Survey Wizard har full funksjonalitet med Android-enhetens GPS. Så du kan teste denne appen fullt ut, og den er gratis.

GPS-mottakerne våre er selvfølgelig mer nøyaktige enn standard Android-enheter. Så hvis du vil teste et nøyaktig system, kan du sjekke ut denne siden.

Hvorfor er det viktig å kartlegge kabler og rør?

Det ligger mer enn 2 millioner kilometer med kabler og rør under bakken i Nederland. Siden de ligger under bakken, er det vanskelig å fastslå nøyaktig hvor de befinner seg. Derfor oppstår det ofte skader på kabler og rør under gravearbeid, noe som også skjer ofte i Nederland.

Det er undersøkt at det oppstår skader på kabler og rør i omtrent én av 20 utgravninger. Dette fører til et stort økonomisk tap på rundt 25 millioner euro i året.

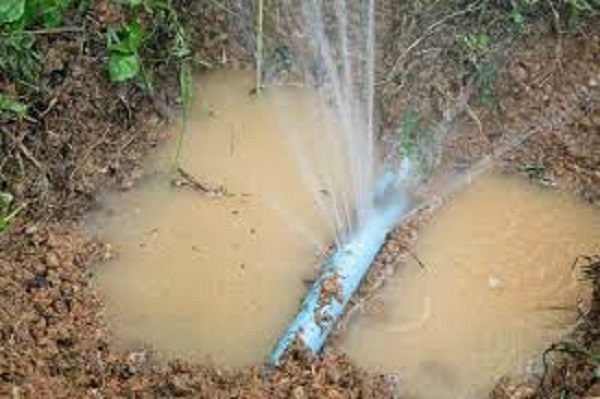

I tillegg kan det oppstå farlige situasjoner når kabler og rør blir skadet. Skader på en gassledning kan for eksempel føre til eksplosjonsfare. Og skader på en elektrisk ledning skaper fare for strømgjennomgang.

Det er imidlertid en annen negativ konsekvens av skader på kabler og rør. Dagens samfunn er avhengig av at gass, vann, strøm og internett alltid er til stede. For å sikre dette er det svært viktig at kabel- og rørnettet er uskadet.

Dette har også myndighetene innsett. Den innførte WION-loven i 2008. I 2018 ble denne loven erstattet av WIBON.

Målet med WIBON og før det WION er å minimere skader på kabel- og rørledningsnettet. En viktig del av dette er å kartlegge alle kabler i Nederland. Og dette gjøres selvfølgelig ved å måle kablene og rørene.

Kartlegging av kabler og rør er derfor ikke bare viktig for å forhindre økonomiske tap. Kartlegging av kabler og rør forebygger også farlige situasjoner og gjør samfunnet fornøyd.

Hva er den beste måten å måle eksisterende kabler og rør på?

For å kartlegge eksisterende kabler og rør må man først vite omtrent hvor kablene og rørene befinner seg. For dette formålet må man be om en klic-melding. Når man ber om en klic-melding, blir det angitt hvor det skal graves og til hvilket formål.

Forespørsel om en klic-varsling gjøres gjennom Eiendomsregisteret. Etter at du har foretatt en klic-melding, sender tinglysingsenheten opplysninger om kabler og rør på det angitte stedet.

Disse dataene brukes til å bestemme hvor prøvegrøftene kan graves. Prøvegrøftene plottes ofte ved hjelp av et av våre GPS-målesystemer. GPS-systemene våre kan også leses direkte inn i en klic-rapport.

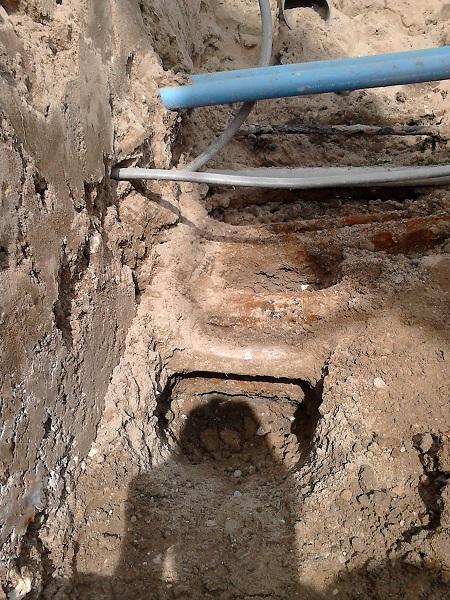

Når plasseringen av prøvegrøftene er tegnet inn, kan prøvegrøftene graves. Dette bør gjøres for hånd rundt kablene og rørene, slik at kablene og rørene ikke blir skadet.

Etter at kablene og rørene er ryddet, kan de måles inn ved hjelp av GPS.

Fordelen med å måle eksisterende kabler og rør i prøvegrøfter er at man umiddelbart kan se hva slags kabel eller rør det dreier seg om. Ulempen er at det er ganske arbeidskrevende.

En annen mulighet for å kartlegge eksisterende kabler og rørledninger er ved hjelp av jordradar. Dette er mindre arbeidskrevende. Det er imidlertid ikke alltid mulig å finne ut hvilken kabel og rørledning som er hvilken.

Den beste måten å måle eksisterende kabler og rør på avhenger derfor av formålet. Hvis kablene og rørene bare skal kartlegges overordnet, kan dette gjøres med jordradar uten problemer. Men hvis det er behov for mer spesifikk informasjon, er det best å måle kabler og rør med GPS etter å ha gravd en prøvegrøft.

Det er derfor enklere å kartlegge avvik fra klic-varslingen. Dette er fortsatt et krav for å overholde WIBON.

Hvordan måler man raskt nylagte kabler og rør?

Det er enklere å måle nylagte kabler og rør enn eksisterende.

Den store forskjellen er selvfølgelig at når man måler nylagte kabler og rør, er grøften fortsatt åpen. Kablene og rørene trenger altså ikke å letes etter først.

Dette gjør at prosessen med å kartlegge nylagte kabler og rør allerede er raskere enn kartlegging av eksisterende kabler og rør.

Likevel er det et krav fra markedet om å måle inn nylagte kabler og rørledninger så snart som mulig. Dette skyldes at innmåling av kabler og rør er det siste steget før grøften kan lukkes.

Og først når grøften er lukket igjen, kan arbeidet med resten av prosjektet fortsette.

Å kunne kartlegge kabler og rørledninger raskt har derfor en gunstig effekt på planleggingen. Og på grunn av denne gunstige effekten på planleggingen har det også en gunstig effekt på budsjettet.

For å måle opp nylagte kabler og rør raskt, er det best å gjøre dette selv. Å leie inn en landmåler forsinker ofte arbeidet fordi landmåleren ikke alltid er til stede når kablene og rørene skal måles inn.

Når du selv har et av våre GPS-målesystemer på prosjektet, kan du måle når du vil. Da trenger du ikke å vente på at en landmåler skal ta målingen, fordi du kan gjøre det selv. Dette gjør at du kan lukke grøften raskere og spare tid og penger.

Det fine med våre GPS-oppmålingssystemer er at de fungerer sammen med den enkle oppmålingsprogramvaren Apglos Survey Wizard. I denne applikasjonen kan du med den automatiske oppmålingsfunksjonen raskt følge sporet av kabelen eller røret, og det blir automatisk kartlagt.

Du kan også bruke denne oppmålingsprogramvaren til å måle andre objekter, for eksempel ventiler, brannhydranter, T-stykker osv.

Derfor går det raskest å måle opp nylagte kabler og rør ved hjelp av et GPS-system med Apglos Survey Wizard.

Finnes det noen spesifikke krav til oppmåling av kabler og rør?

WIBON sier mye om hvordan kommunikasjon av kabel- og rørledningsinformasjon skal gjøres. Men den sier mindre om hva som skal registreres. Dette avhenger nemlig litt av nettoperatøren og hvilken disiplin som er involvert.

Det finnes faktisk mange forskjellige typer kabler og rør. De fleste kjenner selvfølgelig til gass, vann og strøm. Men det finnes også datatransport, drivstoff, kloakk osv.

Og så må du huske på at det finnes rundt 1100 forskjellige nettoperatører i Nederland. Mange nettselskaper har forskjellige krav til registrering eller måling av kabler og rør.

Kravene til registrering eller måling av kabler og rør er ofte nedfelt i spesifikasjonene. I spesifikasjonene står det da nøyaktig hvilke data som skal registreres, og hvilke objekter som skal måles.

Når du skal måle kabler og rørledninger, er det lurt å lese den delen av spesifikasjonene som inneholder krav til måling av kabler og rørledninger. Det er den eneste måten å sikre at det du måler, blir godkjent.

Og det er lurt, for måledataene blir ofte levert til kunden etter at grøften er forseglet.

Det kan også være at en annen part enn nettverksoperatøren fortsatt har krav til måledata for kabler og rør. Prorail, som forvalter den nederlandske jernbanen, har for eksempel krav til måledata for alle kabler og rørledninger som ligger langs jernbanen eller krysser jernbanen.

Apglos, utvikleren av Apglos Survey Wizard, har utviklet en måleapp for dette formålet, slik at alle dataene som kreves av Prorail, faktisk blir målt inn. Hvis du vil vite mer om dette, kan du ta kontakt oss på.

Har du andre tips for måling av kabler og rør?

Jeg har allerede beskrevet mye om måling av kabler og rør i denne artikkelen. Men det er fortsatt noen tips som kan være nyttige å kjenne til.

Formålet med oppmåling av kabler og rør er å sikre at kablene og rørene ikke blir skadet. Det betyr at du også må være forsiktig under oppmålingen.

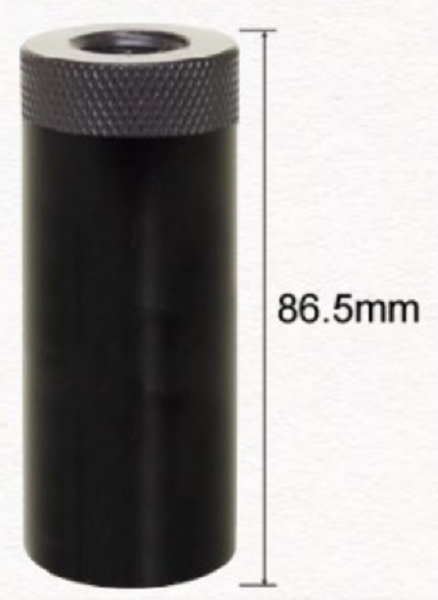

Hvis en GPS-målepinne støter mot en kabel eller et rør, kan den skades. Og det er ikke meningen. Derfor er det lurt å bytte ut stangspissen som normalt sitter under GPS-målestikken, med en flat base. Da er det mindre sannsynlig at kabler og rør blir skadet.

Et annet tips er å lese inn klic-rapporten i Apglos Survey Wizard, slik at den er tilgjengelig umiddelbart og til enhver tid. På den måten har du alltid oversikt over hvor eksisterende kabler og rør befinner seg, og du kan forebygge skader på kabler og rør uten å bruke for mye tid.

Endelig konklusjon

Det er mye å rapportere om dette temaet GPS-oppmåling. Vi håper du har fått med deg i det minste et par ting og kan dra nytte av dem.

Alt som er skrevet i denne artikkelen er imidlertid teori. Hvis du ønsker å omsette denne teorien i praksis, kan du gjøre det.

Du kan faktisk bruke dette nettstedet til å kjøpe et GPS-målesystem prøve eller kjøpe. Når du har gjort det, kan du umiddelbart ta i bruk det du har lært ved å lese denne artikkelen om innmåling av kabler og rør. Og du kan se om det å jobbe med GPS-måleutstyret vårt er noe for deg.

Når du prøver eller kjøper et av våre GPS-målesystemer, får du selvfølgelig en kort og tydelig forklaring, slik at du kan begynne å bruke det med en gang.

Hvis du ønsker en demonstrasjon først, kan du bestille en her. Under en demonstrasjon eller en kort forklaring kan du også stille konkrete spørsmål om måling av kabler og rør.
